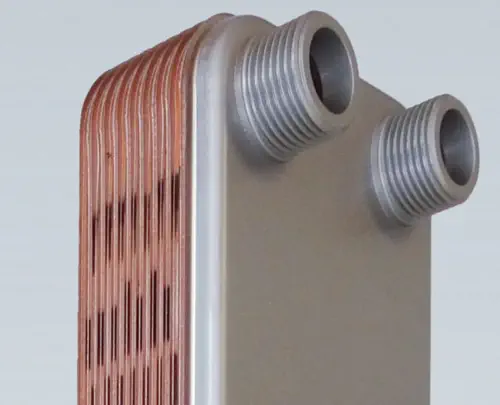

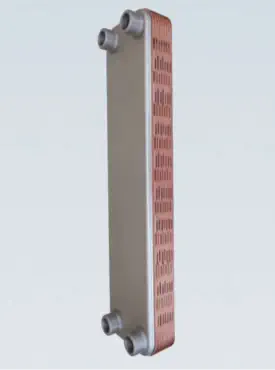

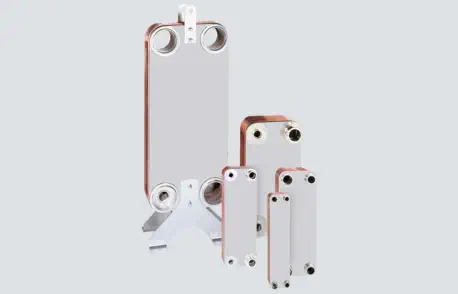

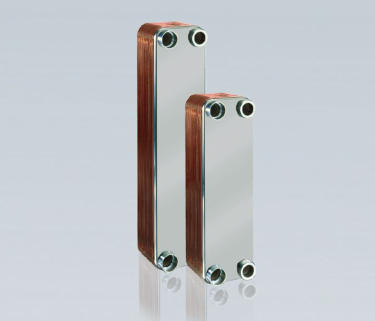

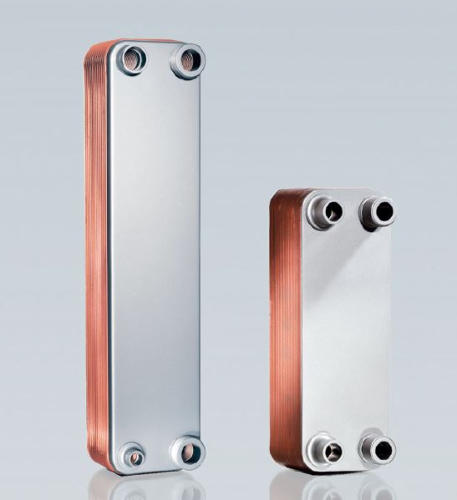

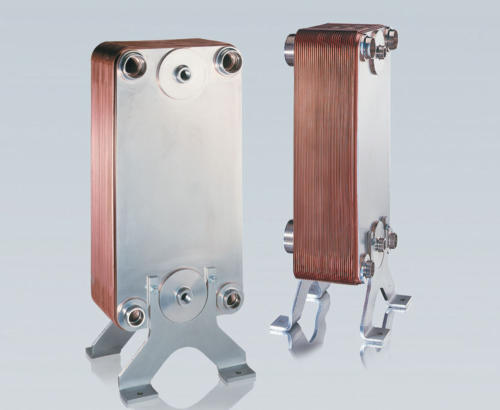

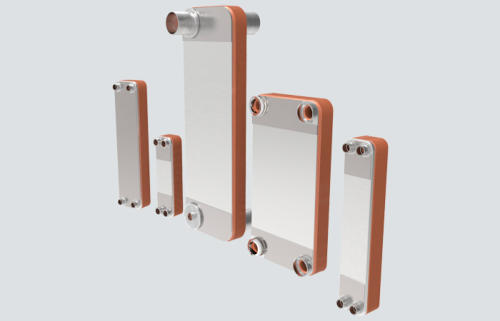

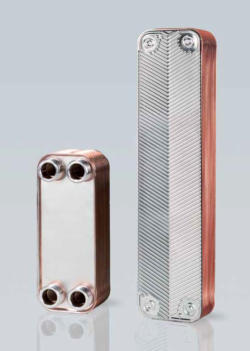

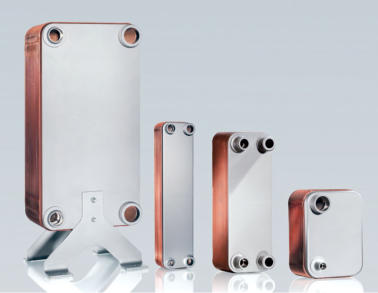

A gama de permutadores de placas da Kelvion é uma das mais extensas disponíveis no mercado. Compreende permutadores de placas com juntas, permutadores brasados e permutadores totalmente soldados. Para cada um desses tipos a Kelvion desenvolveu variantes que atendem a aplicações e/ou condições específicas. Permutadores de Placas Brasados A Kelvion tem uma ampla gama de permutadores de calor brasados inclusive para as mais recentes aplicações como permutadores para instalações de CO 2 . A construção base de um permutador brasado é feita com placas de aço inoxidável e brasagem em Cobre. No entanto, a Kelvion disponibiliza ainda dois outros materiais de brasagem, tais como, o Níquel e o aço inoxidável para aquelas aplicações em que um fluido pode reagir com o cobre. Ainda em termos de materiais a Kelvion possui como opção ao aço inoxidável 316, o aço SMO254 que apresenta uma melhor resistência à corrosão por iões de Cloro. Algumas das gamas de permutadores brasados da Kelvion estão disponíveis em várias opções de pressão de trabalho, por exemplo a gama GB está disponível com pressões para 16 bar (GBE), 30 bar (GBS) e 45 bar (GBH). Algumas características disponíveis nos permutadores da Kelvion: • Safety Chamber™: Câmara de segurança embutida no desenho da placa, que impede que uma ruptura da placa devido a esforços mecânicos excessivos nas tubagens cause a mistura de fluidos. Disponível para os tamanhos 700, 757, 800, 900 e 1000. • Delta Injection™: Sistema de distribuição do gás refrigerante para optimizar a performance e segurança operacional dos permutadores brasados quando operam como evaporadores. Está disponível para os Tamanhos 400, 500, 700M, 800, 900 e 1000. • Full Flow System™: Cal criado no desenho das placas que elimina pontos mortos ao redor das ligações. Ao garantir que os fluidos estão sempre em movimento nas portas das placas elimina-se entre outros a possibilidade de congelação do fluido nas portas. Disponíveis para os tamanhos 100, 200, 220, 240, 300, 400 e 500. A gama da Kelvion inclui os mais variados acessórios, tais como: • Isolamento térmico em NBR, PUR • Pés de suporte • Alças para transporte • Etc. Soluções adequadas sempre à mão Os permutadores de calor brasados da Kelvion oferecem soluções à medida para a mais variada gama de aplicações. Selecionamos o equipamento economicamente mais favorável dentro da ampla gama de tamanhos e das numerosas opções disponíveis. A Kelvion pode posicionar as ligações que mais se adequem ao lay-out das tubagens dos clientes. Uma vasta lista de ligações está também disponível, sejam roscadas, lisas para brasagem, flangeadas, etc. Resumindo, a Kelvion tem certamente uma gama de permutadores que se adequa à necessidade de qualquer cliente, sejam ela qual fôr. PERMUTADORES DE CALOR COM BRASAGEM EM COBRE Gama GB_ É a gama de permutadores de placas brasadas para aplicações mais genéricas, podendo ser para aplicações líquido/líquido, gás/líquido, vapor/líquido, refrigeração, etc. Está disponível em três variantes de pressão. A GBE para pressões de até 16 bar, a GBS para pressões de até 30 bar e a GBH para pressões de 45 bar. Esta gama compreende 17 tamanhos com diâmetros de ligação de ½” até 4”. Gama GBE A Gama GBE de permutadores de placas soldadas caracterizam-se pelo seu tamanho compacto, perfeitamente adaptados para aplicações de até 16 bar e temperaturas de até 200ºC. São uma solução económica para sistemas descentralizados de águas quentes sanitárias, separação de sistemas e várias aplicações com regeneração de calor. Estes permutadores de placas Kelvion altamente eficientes, permitem-lhe lidar com quase todos os fluidos com tamanho e peso reduzidos, qualidade e lucratividade. Algumas das aplicações possíveis para os permutadores da gama GBE: • Pisos radiantes e sistemas de aquecimento convencionais • Aquecimento de água potável • Aplicações hidráulicas com baixas pressões Gama GBS Os permutadores da gama GBS são os permutadores generalistas entre a vasta gama de permutadores brasados da Kelvion. A Mais recente tecnologia aliada a décadas de experiência com êxito nas mais variadas aplicações garantem a mais alta qualidade, relação custo-benefício e fiabilidade. Equipados com soluções técnicas comprovadas tais como Safety Chamber™, Delta Injection™ e Full Flow System™, os permutadores da gama GBS são ideais para as aplicações com temperaturas entre - 200ºC e +200ºC e pressões de até 30 bar(g). Esta gama também oferece a mais ampla variedade e flexibilidade em termos de tamanhos, ligações , tipos de fluxos e acessórios. Desta forma, os permutadores da gama GBS da Kelvion são a solução certa para uma grande variedade de condições de operação. Exemplos de aplicações: • Aquecimento de água e sistemas hidraulicos industriais • Pisos radiantes • Aplicações em refrigeração e AVAC: o Sobre-arrefecedores e condensadores o Econimizadores o Evaporadores o Arrefecedores de óleo Gama GBH Esta gama de permutadores de calor brasados da Kelvion foi especificamente desenhada para trabalhar com o refrigerante R410a, que é eficiente e amigo do ambiente. Com pressões de trabalho de até 45 bar(g), os permutadores da gama GBH da Kelvion, oferecem a mais ampla variedade e flexibilidade em termos de tamanhos, tipos de ligações, configurações dos fluxos e acessórios. Equipados com soluções técnicas comprovadas tais como Safety Chamber™, Delta Injection™ e Full Flow System™, os permutadores da gama GBH são ideais para aplicações de alta pressão na indústria, refrigeração e ar condicionado, de forma a atender as mais altas exigências dos nossos clientes. Exemplos de aplicações: • Bombas de calor para aquecimento em geral e para geração de água quente • Evaporadores em sistemas de AVAC • Arrefecimento de processos em geral • Refrigeração e AVAC: o Evaporadores o Economizadores o Sobre-arrefecedores e condensadores o Dessobreaquecedores o Arrefecedores de Óleo dos compressores Gama GBH-HP A gama GBH-HP consiste de permutadores da gama GBH aos quais foi adicionada uma estrutura de reforço de forma a suportar as mais altas exigências térmicas e mecânicas. São particularmente adequados para aplicações em sistemas de CO 2 transcríticos e subcríticos, assim como para aplicações industriais mais exigentes uma vez que suportam pressões de trabalho de até 140 bar. A Kelvion não poupou material ao projectar estes os equipamentos. Todos os equipamentos dessa gama tem uma chapa de protecção ao redor das placas. Dessa forma podemos garantir a fiabilidade e vida útil que se espera de um equipamento. Exemplos de aplicações: • Bombas de calor com CO 2 • Sistemas de refrigeração em supermercados • Arrefecimento de óleo • Aquecimento e arrefecimento em aplicações industriais • Centrais térmicas Gama GB- DW As grandes exigências que a Kelvion tem para o desenvolvimento de soluções específicas, são os fundamentos para uma aplicação com os mais altos padrões de segurança. Os permutadores da gama GB-DW da Kelvion são permutadores de parede dupla. O equipamento possui duas placas de aço inoxidável a separar os fluidos, ao contrário de um permutador convencional, onde há uma só. A segunda placa não só serve também para separar os fluidos como também forma um espaço entre as duas placas, através dos quais um qualquer problema numa das placas causa uma fuga por entre as duas placas que separam os dois fluidos. O facto da fuga ser visivel do exterior permite uma rápida identificação do problema. A mistura entre os fluidos é impossibilitada devido à fuga entre as placas. Com a gama GB-DW, a Kelvion oferece fiabilidade, eficiência e a mais alta segurança operacional num único produto. A construção robusta e o projecto optimizado das placas asseguram uma elevada resistência à pressão de até 45 bar(g) na gama GBH-DW. para a versão mais standard, GBS-DW, a pressão de trabalho é de até 16 bar(g). Estão disponíveis em dois tamanho e duas classes de pressão. Exemplos: • Aquecimento de água potável • Aplicações de permutadores que requeiram segurança garantida contra mistura dos fluidos. • Arrefecimento de óleo Gama GB-DW-HP A Gama GB-DW-HP é a gama de permutadores de calor brasados da Kelvion que utilizam as placas da gama GB-DW descrita acima, aos quais foi adicionada uma estrutura de reforço de forma a qua possam suportar pressões de trabalho de até 140 bar(g). Gama TRUE DUAL (TD) A gama TD da Kelvion consiste de permutadores de calor de duplo circuito para aplicações em refrigeração e ar condicionado. Possuem dois circuitos independentes para o fluido refrigerante e outro circuito para o líquido. Dessa forma podem operar como evaporadores ou condensadores, sendo que na versão de evaporadores contam com o sistema de distribuição de gás refrigerante, Delta Injection™ da Kelvion. O circuito de líquido está em contacto com os dois circuitos de refrigerante, porém cada circuito de refrigerante só está em contacto com o circuito de líquido. Esta solução garante a eficiência mesmo em cargas parciais quando um circuito de refrigerante é desligado devido à baixa carga térmica requerida pelo sistema. O refrigerante flui em canais diagonais assegurando uma óptima utilização da área de permuta. Exemplos de aplicações da gama TD: • Sistemas de aquecimento de águas • Aquecimento de pisos radiantes • Sobre-arrefecedores e condensadores • Economizadores • Evaporadores • Arrefecedores de Óleo Gama Conbraze (GK_) A nova gama Conbraze (GK) de permutadores de placas soldadas da Kelvion combina de forma única a mais alta eficiência de permuta, efectivo uso dos materiais e funcionalidade absoluta. A geometria revolucionária das placas gera uma turbulência ainda mais alta nos canais e com isso aumenta significativamente a capacidade de permuta de calor, logo aumentando a eficiência. Esta solução resulta ideal para aplicações que requerem máxima eficiência em espaços reduzidos. Com estas características, a gama Conbraze (GK) da Kelvion atende às mais crescentes demandas por soluções amigas do ambiente, energeticamente eficientes seja em arrefecimento ou aquecimento isto porque tanto na fase de produção quanto na operação, esta gama de permutadores da Kelvion, economiza recursos sistematicamente. Além disso, eficiência e durabilidade estão garantidas. Disponíveis nas gamas GKE, GKS e GKH e com pressões de trabalho de até 30 bar(g), 40 bar(g) e 50 bar(g) respectivamente. Cada uma dessas gamas está disponível em 4 tamanhos e 6 geometrias de placas no total. Versões especiais para evaporadores com o sistema Delta Injection ™ da Kelvion estão disponíveis para os tamanhos 500 e 700. Além das gamas de circuito simples já mencionadas, também estão disponíveis na versão de duplo circuito - TRUE DUAL (TD). Exemplos: • Aplicações em bombas de calor para aquecimento de ambientes ou de água potável • Sistemas de aquecimento central • Estações de aquecimento distrital Vantagens desta gama de permutadores brasados da Kelvion: • Eficiência aumentada - melhor preformance • Maior resistência à compressão • Volume interno reduzido • Redução nos custos operacionais Gama GWH Projecto sólido e compacto para condições de trabalho extremas. A gama GWH de permutadores brasados da Kelvion foram projectados para aplicações industriais cujas pressões não excedam 55 bar(g). Devido à sua construção sólida e compacta são especialmente adequados para aplicações com elevadas cargas mecânicas e térmicas. Algumas aplicações para as quais esta gama de permutadores está particularmente adaptada são: • Sistemas em cascata com CO 2 • Refrigeração • Aplicação em combóios e navios Estão disponíveis em 5 tamanhos, 6 variantes e ainda 3 tamanhos com sistema Delta Injection para aplicação como evaporadores. Gama GML Com a gama GML a Kelvion a Kelvion oferece mais uma gama adequada de permutadores de placas brasadas em cobre que foram projectados para o uso seguro de CO 2 . Portanto a gama GML serve um segmento de mercado muito importante para o futuro, porque as excelentes propriedades termodinâmicas do CO 2 trazem muitos benefícios. E finalmente este fluido refrigerante substitui os CFCs que são prejudiciais à camada de Ozono. A gama GML habilita a construção de sistemas compactos, os quais podem, apesar da sua grande performance, lidar com mais tubagens mais finas. Mais do que nunca, no futuro são necessários sistemas de refrigeração e ar condicionado mais compactos e eficientes, onde altas pressões podem ser lidadas com faciliade. A tecnologia usada de multi-camada ,onde duas placas de aço inoxidável são soldadas através de uma folha de cobre, tem a capacidade de suportar pressões elevadas. Os permutadores da gama GML estão disponíveis em dois tamanhos para pressões de até 75 bar(g). Exemplos de aplicação: • Sistemas com CO 2 • Refrigeração Para maiores informações, contacte-nos.
