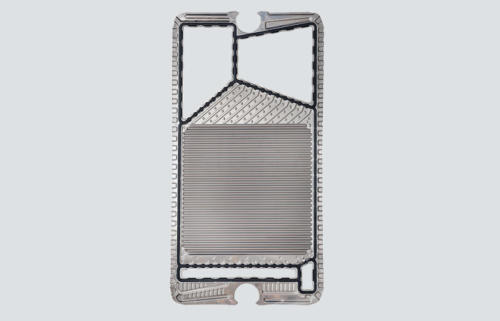

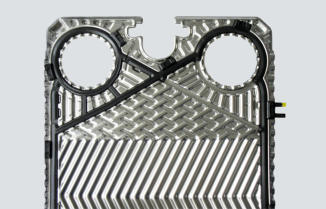

A gama de permutadores de placas da Kelvion é uma das mais extensas disponíveis no mercado. Compreende permutadores de placas com juntas, permutadores brasados e permutadores totalmente soldados. Para cada um desses tipos a Kelvion desenvolveu variantes que atendem a aplicações e/ou condições específicas. Permutadores de Placas com juntas Os permutadores de placas da Kelvion possuem em comum algumas características únicas que representam benefícios efectivos para o utilizador desses equipamentos: Gama NT É a gama de permutadores de placas com juntas da Kelvion para aplicações em geral que não tenham requesitos especiais em termos de funcionamento. Graças aos vários comprimentos de placas, geometrias optimizadas e materiais de placas e juntas disponíveis, a gama NT é a opção ideal para a maioria das aplicações, garantindo uma eficiência superior, mais opções e menor investimento. Com diâmetros de ligações desde DN32 até DN500, com duas ou três alturas de placas para cada diâmetro e com geometrias H e V para cada placa, a gama NT permite atender à vasta maioria das aplicações de uma forma eficiente, económica e livre de preocupações. Gama NX Placas de alta performance para aplicações em District Cooling. São placas inspiradas na tecnologia da gama NT mas que foram especialmente desenvolvidas para instalações em District Cooling e sistemas de arrefecimento os quais requerem diferenciais de temperatura reduzidos e máxima resistência à pressão. A Gama NX mostra as suas potencialidades em zonas de clima extremo e em arranha-céus, como um meio de separação dos sistemas a diferentes pressões. Resistência mecânica para pressões de até 30 bar, o que corresponde a uma coluna de água de 300 metros de altura. A variação de temperatura limita-se a 1ºC e é portanto adequado às tarefas mais exigentes. Pormenor de uma placa NX Pormenor de uma placa NT Gama NH Alta performance sob alta pressão. Sempre que as aplicações requeiram uam alta resistência à pressão, a gama NH prova as suas extremas potencialidades. O cliente beneficia também das grandes superfícies de permuta em termos de alta eficiência de permuta de calor. Isso é conseguido através da combinação de materiais especiais e um desenho inovador, o qual resulta numa geometria diferente quando comparada a uma placa standard da gama NT. Isto tem efeitos significativos: • O permutador de alta eficiência suporta pressões de até 30 bar. • A utilização de titânio, assim como outros materiais especiais tais como SMO 254, liga 59, liga 686 e C-276 é facilmente conseguida. • Com uma geometria especificamente adaptada para atender aos requisitos da indústria do petróleo, a gama NH proporciona-lhe um permutador de placas que melhor suporta a pressão. Gama NP O aumento da procura por arranha-céus e Data Centers assim como instalações de District cooling apresenta novos desafios aos permutadores de calor de placas em termos de eficiência de permuta e resistência à pressão. A nova gama NP foi desenvolvida específicamente para essas aplicações. A geometria com canal mais estreito e menor passo na corrugação asseguram a mais alta eficiência de permuta de calor e por isso são a escolha perfeita para aquelas aplicações com baixíssimos diferenciais de temperaturas entre os circuitos. Com a gama NP a Kelvion atingiu os mais altos padrões de pressões. Estas placas suportam uma pressão de teste extremamente alta de até 42 bar(g). Princípio: • Comparada a placas com geometria padrão em zigue-zague, as placas NP tem uma reduzido passo de onda e uma profundidade de estampo mais estreito. • Logo a placa NP tem canal estremamente estreito e um causando fluxos altamente turbulentos. Gama ND - “Double Wall” Com a gama ND, os especialistas da Kelvion criaram uma variante do permutador de placas com juntas para aplicações cujos requisitos de segurança operacional e regulatórios são muito elevados. As placas de permuta são feitas a partir de duas placas mais finas soldadas nas portas, o que cria um canal entre elas. Em caso de ruptura de uma das placas, esta solução inteligente assegura que não há a indesejável mistura dos fluídos e que uma fuga para o exterior do conjunto de placas indica a existência de uma placa com ruptura. O desenho compacto e a funcionalidade do permutador de placas duplas da Kelvion cumpre com os altos padrões que são esperados dele. Os clientes podem ficar descansados. A gama ND da Kelvion é um brilhante expemplo de uma solução efectiva e de baixo custo que garante um elevado grau de fiabilidade na produção. Gama NL Ideal para fluidos com alta viscosidade e para as aplicações mais exigentes. A gama NL da Kelvion foi especialmente desenvolvida para lidar com fluidos muito viscosos assim como fluídos sensíveis ao cisalhamento (tensão de corte). Estas placas não só oferecem todas as vantagens da gama NT, tais como a geometria Optiwave, o PosLoc e o Ecoloc como também um canal bastante mais amplo. O resultado é um tratamento térmico mais suave e uniforme dos fluídos sensíveis tais como lacticínios, alimentos e bebidas. Devido à interação do perfil da placa com a profundidade do canal, o perfil do escoamento é melhorado e os entupimentos são reduzidos ao mínimo. Graças às juntas com aprovação para industrias alimentares, a gama NL é a mais adequada para aplicações na indústria alimentar e açucareira. Aplicações para estas placas também se encontram na indústria química, pasta e papel, indústria pesada e AVAC, não devido ao tratamento suave dos fluídos mas pela capacidade de lidar com fluídos muito viscosos. Gama NW - “Wide Gap” Gama de placas da Kelvion especialmente desenvolvidas para lidar com fluidos que contenham partículas e sólidos em suspensão, os quais causariam o bloqueio do fluxo num permutador de placas normal, obrigando a uma paragem do permutador com perdas económicas importantes. Algumas das aplicações para este tipo de placas da Kelvion são encontradas na indústria de produção de Bio-Etanol, indústria da pasta e papel e também em estações de tratamento de águas residuais. A gama NW da Kelvion oferece uma solução para esse problema graças ao canal bastante amplo, fazendo com que seja practicmente impossível bloquear o fluxo dentro do permutador. A geometria em forma de zigue-zague, proporcionam contacto metálico entre as placas e também um fluxo bastante turbulento o que contribui para retardar a colmatação das placas através do efeito auto-limpante proporcionado pelo fluxo turbulento. Além disso, aumenta a eficiência de permuta das placas e a resistência mecânica das mesmas. Tudo combinado, temos um permutador com maiores intervalos entre paragens para manutenção e portanto uma redução significativa dos custos com manutenção do equipamento. Gama NF - “Free Flow” A gama de permutadores NF da Kelvion são ideais para lidar com fluídos que contenham fibras e sólidos em suspensão. São o resultado da aplicação de novas soluções à vasta experiência acumulada com a série FA. A corrugação especial, característica destas placas, é o canal constante, o qual pode chegar até aos 12 mm. Isto permite utilizar permutadores de placas da gama NF em aplicações onde um permutador de placas convencional teria sérios problemas de funcionamento. Algumas das indústrias onde se recomendam a utilização da gama NF da Kelvion são a produção de açúcar, pasta e papel e têxtil. Com o seu relativo baixo custo de investimento e baixo custo operacional são uma alternativa aos permutadores do tipo carcaça e tubos e também espiral. Gama Concitherm - “Rising Film Evaporator” A gama Concitherm da Kelvion proporciona uma elevada performance em evaporadores de placas de película ascendente. Podem ser utilizados como evaporadores únicos, como também para aumentar a capacidade de evaporação de outros sistemas de evaporadores. A estrutura optimizada da placa faz com que seja possível ter canal amplo com poucos pontos de contacto entre as placas, as quais podem ter até 1,5 m2 de área de permuta cada uma. Quando comparado a placas padrão com geometria em zigue-zague, as placas Concitherm da Kelvion apresentam uma reduzida perda de carga. Quando comparado a permutadores do tipo carcaça e tubos, os permutadores Conciterm alcançam coeficientes de permuta bastante mais elevados. Também as ligações do permutador foram especialmente projectadas para aplicações em evaporação. Gama LWC - “Semi-Welded” Permutadores de placa com juntas convencionais atinge as suas limitações quando operam com fluídos críticos. A Kelvion resolveu este problema com a mais recente tecnologia: Cassetes com canal soldados a laser num dos circuitos através do qual passa o fluído agressivo. Baseado na tecnologia desenvolvida pela Kelvion para as gamas NT e NH, a gama LWC da Kelvion é calculada, projectada e fabricada usando o estado da arte e experiência da Kelvion. Os permutadores da gama LWC funcionam de acordo com o princípio de separação total dos canais entre si. Esta absoluta separação dos canais é o que permite a sua aplicação em muitas aplicações industriais.
